Spätné klapky na pitnú a odpadovú vodu
Čo je spätná klapka?
Spätné klapky sa štandardne inštalujú do potrubí, aby sa zabránilo spätnému prietoku. Umožňujú voľný prietok kvapaliny iba jedným smerom a používajú sa na napríklad k zabráneniu kontaminácie pitnej vody, na ochranu čerpadiel, potrubí a iných komponentov pred tlakovými rázmi a na elimináciu nasávania vzduchu alebo vzniku vákua v potrubných rozvodoch.
Kde sa používajú spätné klapky?
Spätné klapky sa používajú v rôznych aplikáciách. Napríklad sú často umiestnené na výstupnej strane čerpadla na ochranu čerpadla pred spätným tokom. Odstredivé čerpadlá, najbežnejší typ čerpadiel, nie sú samo-nasávacie a preto sú v tomto prípade spätné klapky nevyhnutné pre zavodnenie potrubia. Spätné klapky sa tiež veľmi často používajú v systémoch HVAC (systémy vykurovania, vetrania a klimatizácie). Systémy HVAC sa používajú napr. vo veľkých budovách, kde sa chladiaca kvapalina čerpá do niekoľkých poschodí. Tieto spätné klapky sú inštalované tak, aby sa chladiaca kvapalina nevrátila späť nadol.
Úvahy pri výbere spätnej klapky
Pri výbere spätnej klapky je dôležité vykonať analýzu nákladov a prínosov konkrétneho systému. Často sa zameriava na zníženie nákladov a zároveň dosiahnutie najnižšej možnej tlakovej straty, ale pokiaľ ide o spätné klapky, vyššia bezpečnosť sa rovná vyššej tlakovej strate. Aby sme sa uistili, že spätná klapka správne ochráni systém, každý systém musí byť posúdený individuálne a pri faktoroch ako sú riziko vodného rázu, akceptovateľná tlaková strata a finančné náklady pre inštaláciu spätnej klapky a poskytnutím vysokej miery bezpečnosti voči vodnému rázu je potrebné rátať s určitou rezervou. Ďalšie podrobnosti nájdete v časti Ako si vybrať správnu spätnú klapku.
Rôzne typy spätných klapiek

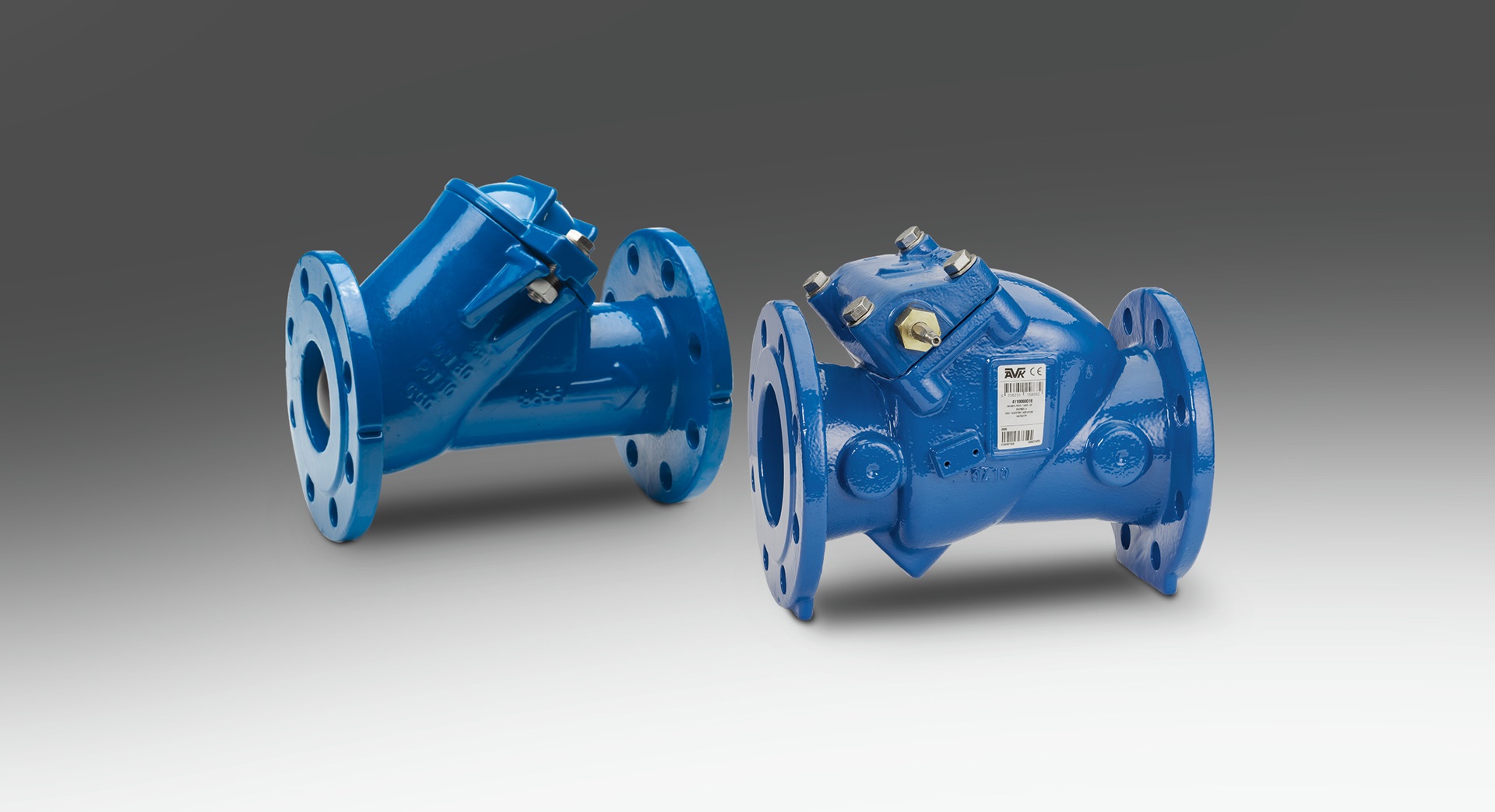

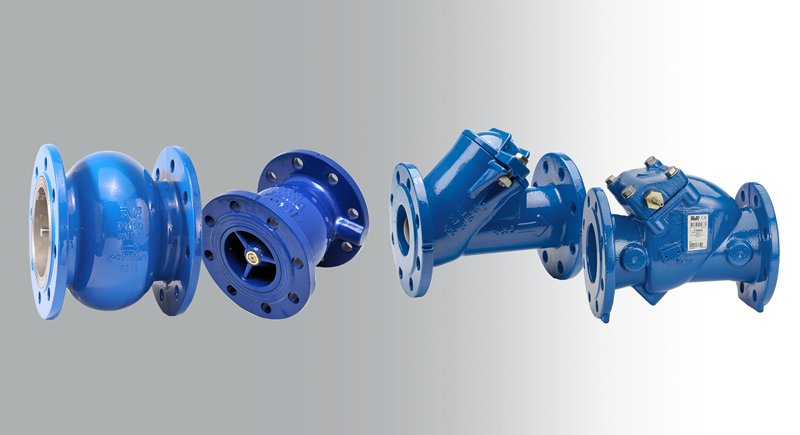

K dispozícii sú rôzne typy spätných klapiek na pitnú a odpadovú vodu. Fungujú rôznymi spôsobmi, ale slúžia na rovnaký účel. AVK ponúka široký sortiment spätných klapiek, guľových spätných klapiek, spätných klapiek typu nozzle a tichých spätných klapiek. Prejdite do kompletného sortimentu v našom vyhľadávači produktov. Najbežnejšími typmi spätných klapiek pre pitnú vodu a odpadovú vodu sú tanierové spätné klapky a guľové spätné klapky:

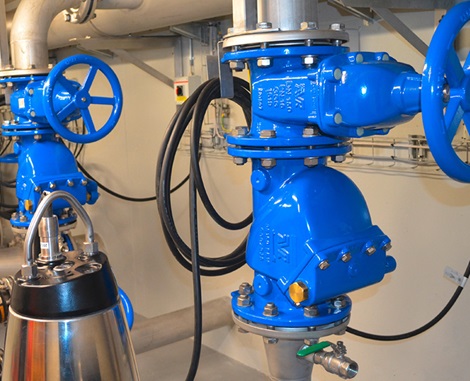

- Tanierové spätné klapky: Tanierová spätná klapka sa montuje s diskom, ktorý sa kýve na závese alebo hriadeli. Disk sa vyklopí zo sedla, aby umožnil prietok kvapaliny a keď sa prietok zastaví, disk sa vráti späť na sedlo, aby zabránil spätnému toku. Hmotnosť disku a spätný tok má vplyv na uzatváraciu charakteristiku klapky.

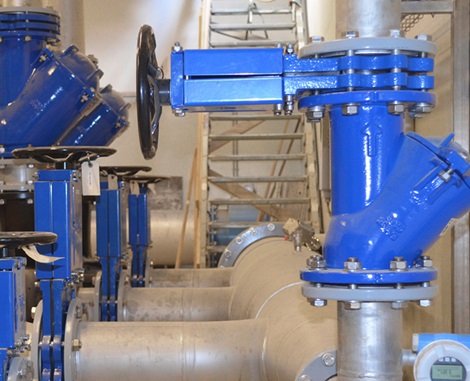

- Guľové spätné klapky: Guľová spätná klapka funguje pomocou gule, ktorá sa pohybuje nahor a nadol vo vnútri ventilu. Sedlo je opracované tak, aby sa doň guľa zmestia a telo je kónicky tvarované na nasmerovanie gule do sedla, aby sa utesnila a zastavila spätný tok.
Vodné kladivo a tlakové rázy
Čo je vodné kladivo?
Vodné kladivo je výsledkom rýchlej zmeny rýchlosti tekutiny v potrubnom systéme a je zvyčajne spôsobené pri pohybe tekutiny náhle zastaví, napríklad nárazom na prekážku. Napríklad ventil, ktorý je uzavretý príliš rýchlo, vytvorí rázovú vlnu pozdĺž potrubia s možnosťou poškodenia potrubia a zariadení. Pokračuje pozdĺž potrubia, kým sa energia nerozptýli a môže spôsobiť lokálne zvýšenie tlaku a produkovať hlasné zvuky, niekedy pripomínajúce zvuk kladiva, čo je hluk expanzie potrubia za týchto podmienok.
Prečo sa v potrubiach vyskytujú tlakové rázy
Ak sa čerpadlo zastaví alebo sa ventil uzavrie príliš rýchlo, pohyb kvapaliny pokračuje, čo vytvorí vákuum v smere od čerpadla alebo ventilu a veľmi vysoký tlak na druhom konci potrubia. Ak sú v potrubí prítomné miesta s dvomi rôznymi tlakmi, prietok bude smerovať k miestu s najnižším tlakom, čo vytvorí tlakový ráz. Kvapalina bude pokračovať v pohybe tam a späť, až kým sa energia nerozptýli a tlaky sa nevyrovnajú.
Ak dôjde k nárastu tlaku, aj keď môže trvať len veľmi krátky čas, môže znásobiť tlak až 10-krát alebo viac. To môže spôsobiť značné poškodenie systému vrátane trhlín v potrubí, prasklín, kavitácie a implózie v dôsledku vzniku vákua. Okrem vzniknutých nákladov a prestojov, ktoré tieto poruchy spôsobujú, sú značné aj zdravotné a bezpečnostné riziká. Tieto poruchy nemusia byť spôsobené jediným veľkým tlakovým rázom, ale aj v dôsledku opakovaných rázov, ktoré nakoniec spôsobia únavové zlyhanie systému.
