Dvojité excentrické klapky
AVK dvojité excentrické klapky v dimenziách DN150-2800, sú navrhnuté so zameraním na vysokú kvalitu a dlhú životnosť. Naklonený a pevne upevnený disk, optimalizovaná konštrukcia tesnenia a koncové zóny hriadeľa chráneného proti korózii sú vlastnosti, ktoré presahujú štandardy na trhu. AVK dvojité excentrické klapky sú preto bezpečnou voľbou pre aplikácie zásobovania vodou.
Náš sortiment dvojitých excentrických klapiek
- Integrované sedlo, vymeniteľné sedlo z nehrdzavejúcej ocele a zvárané sedlo z nehrdzavejúcej ocele
- Plochý disk (DN150-2800) a prietočný disk (DN700-1200)
- Prevodovka IP67, prevodovka IP68 a prevodovka s ISO prírubou
- PN10, PN16 a PN25
Dlhšia životnosť vďaka naklonenému disku
Pnutie na disku sa uvoľní po niekoľkých stupňoch otvorenia, čo minimalizuje opotrebenie tesnenia disku. Okrem toho konštrukcia minimalizuje kompresiu tesnenia, čo zaisťuje nízke prevádzkové krútiace momenty.
Dizajn troch rôznych sediel

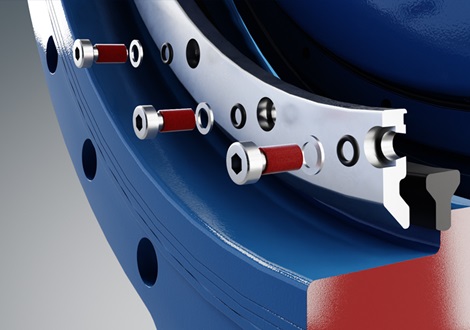

Konštrukcia s integrovaným sedlom má v tele klapky zabudované opracované a epoxidové sedlo z tvárnej liatiny. Dizajn sedla z nehrdzavejúcej ocele sa dodáva v dvoch variantoch. Jeden s vymeniteľným tesnením sedla z nehrdzavejúcej ocele utesneným O-krúžkom, aby sa zabránilo úniku vody pod samotným sedlom, a jeden so zváraným sedlom z nehrdzavejúcej ocele, ktoré je opracované a leštené tak, aby poskytovalo hladký povrch.
Dva druhy sediel
Integrovaná konštrukcia sedla má v tele zabudované opracované a epoxidové sedlo z tvárnej liatiny. Konštrukcia sedla z nehrdzavejúcej ocele má vymeniteľný sedlový krúžok z nehrdzavejúcej ocele utesneným O-krúžkom, aby sa zabránilo úniku pod krúžok.
Disk optimalizovaný pre vysoký výkon
Prostredníctvom simulácií CFD bol disk je navrhnutý tak, aby minimalizoval tlakové straty. Tesnenie disku je tvarované tak, aby zaistilo fixáciu v správnej polohe a poskytuje vysokú spoľahlivosť. Vynikajúca kvalita gumy umožňuje znížiť jej množstvo, čo zaisťuje nízke uzatváracie momenty. Tesnenie EPDM je schválené DVGW, KIWA a WRAS.
Konštrukčné vlastnosti hriadeľa

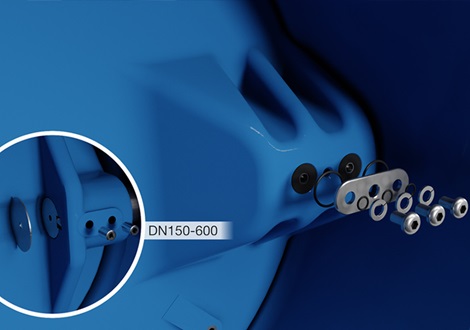

Tesnenie hriadeľa je vymeniteľné pod tlakom, aby sa umožnila ľahká údržba. Tesnenia EPDM zabezpečujú tesnosť zvnútra aj zvonka a tesnenie NBR chráni pred nečistotami a kvapalinami zvonku.
Naše dvojité excentrické klapky je možné na základe požiadavky dodať s blokovacím zariadením, ktoré umožňuje uzamknúť disk v otvorenej / zatvorenej polohe, ak je potrebná výmena prevodovky.
Ložiská PTFE s nízkym trením zaisťujú nízke prevádzkové krútiace momenty a chránené konce hriadeľa zabezpečujú trvanlivosť, pretože médiu nie sú vystavené žiadne plochy z tvárnej liatiny bez povrchovej úpravy.
Obojsmerný a tenký dizajn
AVK klapky sú obojsmerné, ventily od DN700 sú označené šípkou označujúcou preferovaný smer prúdenia. Taktiež sme minimalizovali hmotnosť, aby sme uľahčili manipuláciu a aby sme menej zaťažili životné prostredie.
Ovládanie podľa vášho výberu

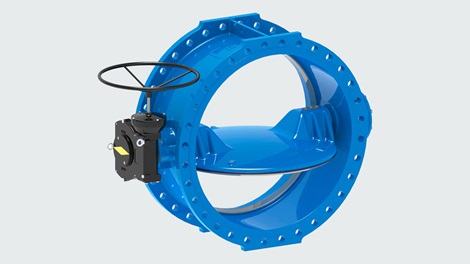

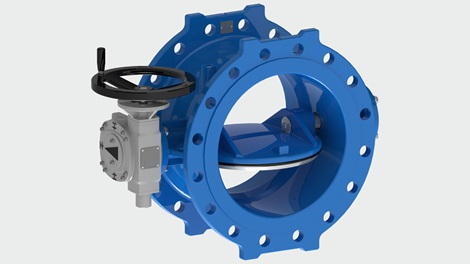

Ponúkame akýkoľvek typ ovládania. Naše štandardné možnosti sú prevodovky IP67 s ručným kolesom pre nadzemnú inštaláciu, prevodovky IP68 pre podzemnú inštaláciu a prevodovky s ISO pripojením pre montáž elektrických pohonov. Ďalej ponúkame zemné súpravy, adaptéry a ručné kolesá.
Schválenie výrobkov
Dvojité excentrické klapky AVK sú schválené
- DVGW DN150-1200
- KIWA DN200-600
- WRAS DN700-1200
Pre väčšie dimenzie sú schválené všetky komponenty.
Kde sa používajú dvojité excentrické klapky?
Dvojité excentrické klapky sa najčastejšie používajú v aplikáciách zásobovania pitnou vodou pre potrubia pod zemou ako alternatíva k posúvačom. Pri inštalácii klapky pod zemou je potrebná nižšia zákopová hĺbka a zvyčajne sú nákladovo efektívnejšie, najmä vo veľkých rozmeroch v porovnaní s posúvačmi. Môžu byť samozrejme použité aj nad zemou.
